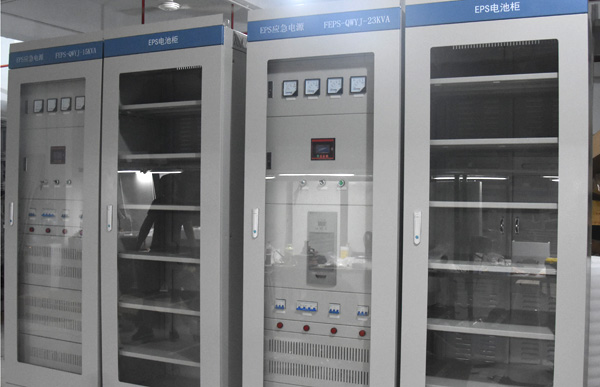

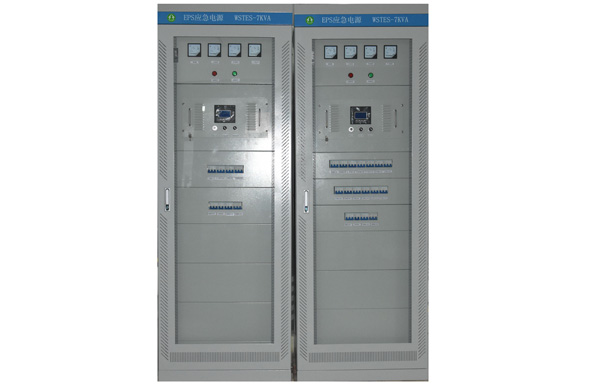

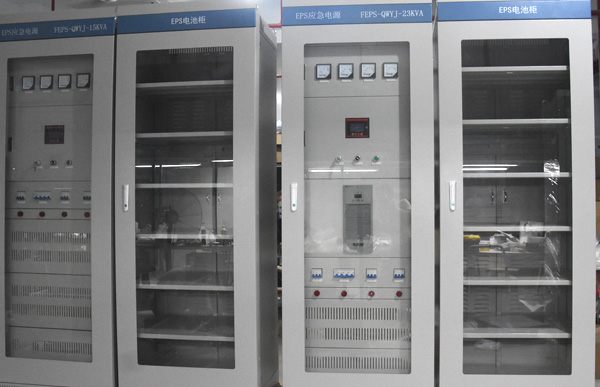

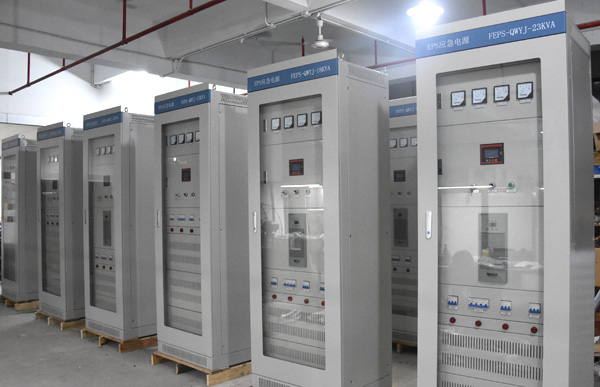

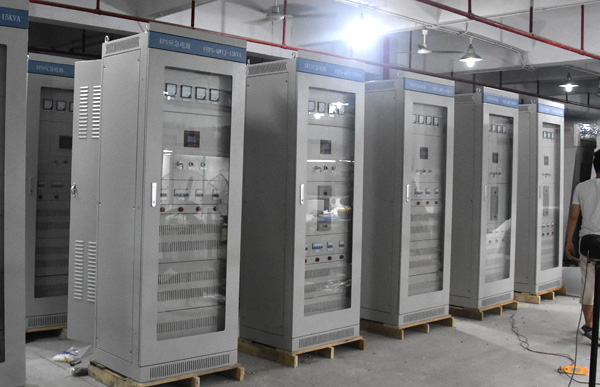

应急电源（EPS）是当今重要建筑物中为了电力保障和消防安全而采用的一种应急供电装置。WST系列应急电源广泛应用于建筑电气领域和特殊应急供电场合，其原理为：在交流电网正常时，由交流电网经过互投装置给重要负载供电，当交流电网断电后，互投装置将立即投切至逆变电源供电，当电网电压恢复时，应急电源将恢复为电网供电，有效避免发生灾害时的人身伤亡和财产损失。
WST系列应急电源技术特点：
● 逆变单元采用微处理器控制的SPWM技术，纯正弦波输出，波形纯净
● 独有的动态电流环控制技术确保逆变器可靠运行
● 负载适应能力强，包括电容性、电感性、混合性负载
● 过载能力和抗冲击能力强，能承受满负载开机
● 具有输入过、欠压，输出过、欠压，过温，过载、短路等完善的保护功能
● 逆变器前面板有LCD、LED双重显示方式，状态一目了然
● 效率高（非应急供电时，基本不耗电）、噪音低、无排烟、无火载隐患
● 自动切换，可实现无人值守
● 性能稳定，安全可靠，使用寿命长
2.4.1 WST系列应急电源主要技术参数
|
功率 |
3KW |
10KW |
30KW |
50KW |
75KW |
100KW |
|
|
直流输入 |
额定电压 |
216VDC |
384VDC |
480VDC |
|||
|
电池数量 |
12V×18节 |
12V×32节 |
12V×40节 |
||||
|
电池类型 |
免维护铅酸蓄电池 |
||||||
|
交流输入 |
相 数 |
三相 |
|||||
|
频 率 |
50Hz±5％ |
||||||
|
电压范围 |
380VAC±20％ |
||||||
|
应急逆变输出 |
额定功率 |
3KW |
10KW |
30KW |
50KW |
75KW |
100KW |
|
额定电压 |
380VAC |
||||||
|
电压精度 |
380VAC±2％ |
||||||
|
频 率 |
50Hz±1％ |
||||||
|
波形失真率 |
≤5％（线性负载） |
||||||
|
动态响应 |
5%（0%~100%负载） |
||||||
|
峰值系数（CF） |
3：1 |
||||||
|
过载能力 |
120% 5min 150% 1s |
||||||
|
逆变效率 |
≥88%（80%负载） |
≥92%（80%负载） |
|||||
|
连续运行时间 |
可长时间连续运行 |
||||||
|
报 警 |
蜂鸣器声光报警、LED指示灯报警和液晶显示屏文字报警 |
||||||
|
切换时间 |
＜1S |
||||||
|
通讯接口 |
RS232/485 |
||||||
|
遥信干接点 |
系统故障、交流故障、电池低压、强制应急 |
||||||
|
绝缘强度 |
1500 VAC，1min（输入和输出） |
||||||
|
噪声（应急状态） |
≤45db（正面1米） |
≤55db（正面1米） |
|||||
|
冷却方式 |
风扇强制风冷 |
||||||
|
功率 |
3KW |
10KW |
30KW |
50KW |
75KW |
100KW |
|
|
直流输入 |
额定电压 |
216VDC |
384VDC |
480VDC |
|||
|
电池数量 |
12V×18节 |
12V×32节 |
12V×40节 |
||||
|
电池类型 |
免维护铅酸蓄电池 |
||||||
|
交流输入 |
相 数 |
三相 |
|||||
|
频 率 |
50Hz±5％ |
||||||
|
电压范围 |
380VAC±20％ |
||||||
|
应急逆变输出 |
额定功率 |
3KW |
10KW |
30KW |
50KW |
75KW |
100KW |
|
额定电压 |
380VAC |
||||||
|
电压精度 |
380VAC±2％ |
||||||
|
频 率 |
50Hz±1％ |
||||||
|
波形失真率 |
≤5％（线性负载） |
||||||
|
动态响应 |
5%（0%~100%负载） |
||||||
|
峰值系数（CF） |
3：1 |
||||||
|
过载能力 |
120% 5min 150% 1s |
||||||
|
逆变效率 |
≥88%（80%负载） |
≥92%（80%负载） |
|||||
|
连续运行时间 |
可长时间连续运行 |
||||||
|
报 警 |
蜂鸣器声光报警、LED指示灯报警和液晶显示屏文字报警 |
||||||
|
切换时间 |
＜1S |
||||||
|
通讯接口 |
RS232/485 |
||||||
|
遥信干接点 |
系统故障、交流故障、电池低压、强制应急 |
||||||
|
绝缘强度 |
1500 VAC，1min（输入和输出） |
||||||
|
噪声（应急状态） |
≤45db（正面1米） |
≤55db（正面1米） |
|||||
|
冷却方式 |
风扇强制风冷 |
||||||
4.1常见故障的原因及处理方法
表4.1
|
故障现象 |
故障原因 |
处理方法 |
|
在无交流输入情况下， 应急电源无法启动 |
直流输入异常 |
检查蓄电池组是否正常 |
|
检查直流（电池）输入两个端子之间的电压是否正常，且极性正确 |
||
|
检查液晶显示屏中蓄电池过、欠压保护设定点和恢复设定点是否正确 |
||
|
直流输入开关开路 |
检查直流输入开关 |
|
|
输出过载或短路 |
将负载关闭并检查负载电缆线是否破损、短路 |
|
|
在有交流输入情况下，应急电源始终处于应急状态 |
交流输入波形畸变 |
改善交流输入电源质量 |
|
过、欠压保护 |
检查液晶显示屏中电网过、欠压保护设定点和恢复设定点是否正确 |
|
|
交流输入开关开路 |
检查交流输入开关 |
|
|
切换控制处于“手动” 强制启动控制处于“开” |
将切换控制拨至“自动” 将强制启动控制处于“关” |
|
|
在应急电源处于正常状态下，无交流输出 |
交流输出开关开路 |
检查交流输出开关 |
|
交流输出保险开路 |
检查交流输出保险 |
当应急电源出现故障不能正常工作时，请您对照使用手册的说明处理，如果仍然不能解决，请尽快与经销商或厂家联系，切勿自行拆卸零件！
第 五 章 维护保养和售后服务
5.1维护保养
为了保证应急电源连续正常运行，要求经常进行维护和保养。
5.1.1 应急电源的安装和存放应尽量避开高腐蚀性、高粉尘性、高温、高湿性环境，特别应避免金属物质落入箱体内。
5.1.2 定期检查连接线是否老化，电缆连接点是否紧固、安全。
5.1.3 定期清洁冷却风扇并检查风扇是否正常。
5.1.4 打开箱体维护前，应当彻底切断电源，并停机10分钟或更长时间，待电容器放电完毕后方可进行（机器内有大容量的电容器，放电须一定的时间），拆卸时注意不要损坏部件及元器件，注意接线的次序。具体维护保养要求：
● 清洁箱体内的灰尘和杂物
● 检查箱体内各端子、螺钉是否紧固
● 检查箱体内有无出现过热后留下的痕迹以及损坏的器件
● 检查箱体内的电线是否老化
5.1.5 打开箱体维护过的应急电源，在重新投入使用前，应当进行试运行（参考本手册第3.5条），以保证应急电源的可靠供电。
5.1.6当应急电源出现故障不能正常工作时，请您对照使用手册的说明处理，如果仍然不能解决，请尽快与经销商或厂家联系，切勿自行拆卸零件！
