概述

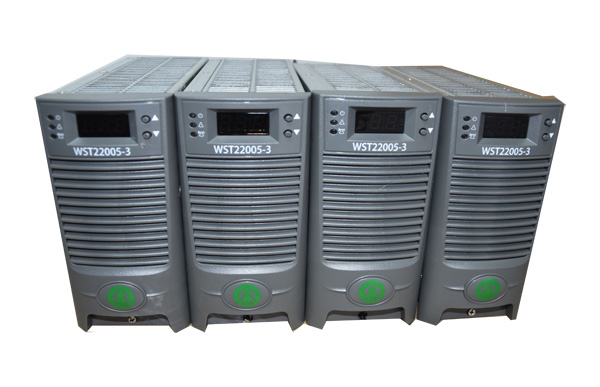

整流模块的主要作用是将电网交流电整定成为稳定、可靠的直流电，为蓄电池充电，以及向各种直流负载供电，是系统中最基本的组成部件。深圳市五三通电子科技有限公司为用户提供全面可靠的产品。
表3.1模块种类清单
|
产品系列 |
名称 |
冷却方式 |
外形尺寸 （宽×高×深） |
章节 |
|
5A系列 |
WST22005-9/WST11010-9 |
自然冷却 |
110×257×415mm |
3.1.1 |
|
WST22005-10/WST11010-10 |
智能风冷 |
88×177×310mm |
3.1.2 |
|
|
7A系列 |
WST22007-10 |
智能风冷 |
88×177×310mm |
3.1.2 |
|

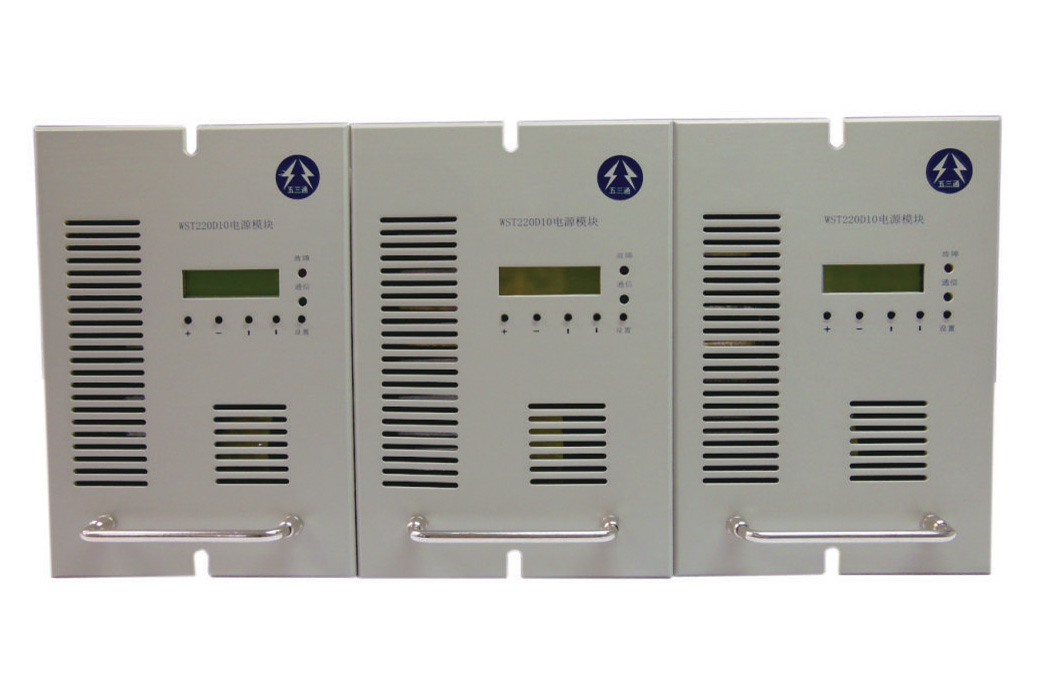

10A系列 |
WST22010-6/WST11020-6 |
自然冷却 |
136×284×445mm |
3.1.3 |
|
WST22010-8/WST11020-8 |
自然冷却 |
136×284×445mm |
3.1.3 |
|
|
WST22010-9/WST11020-9 |
半自冷 |
110×257×415mm |
3.1.4 |
|
|
WST22010-10/WST11020-10 |
智能风冷 |
88×177×310mm |
3.1.5 |
|
|
20A系列 |
WST22020-9/WST11030-9 |
半自冷 |
110×257×415mm |
3.1.6 |
|

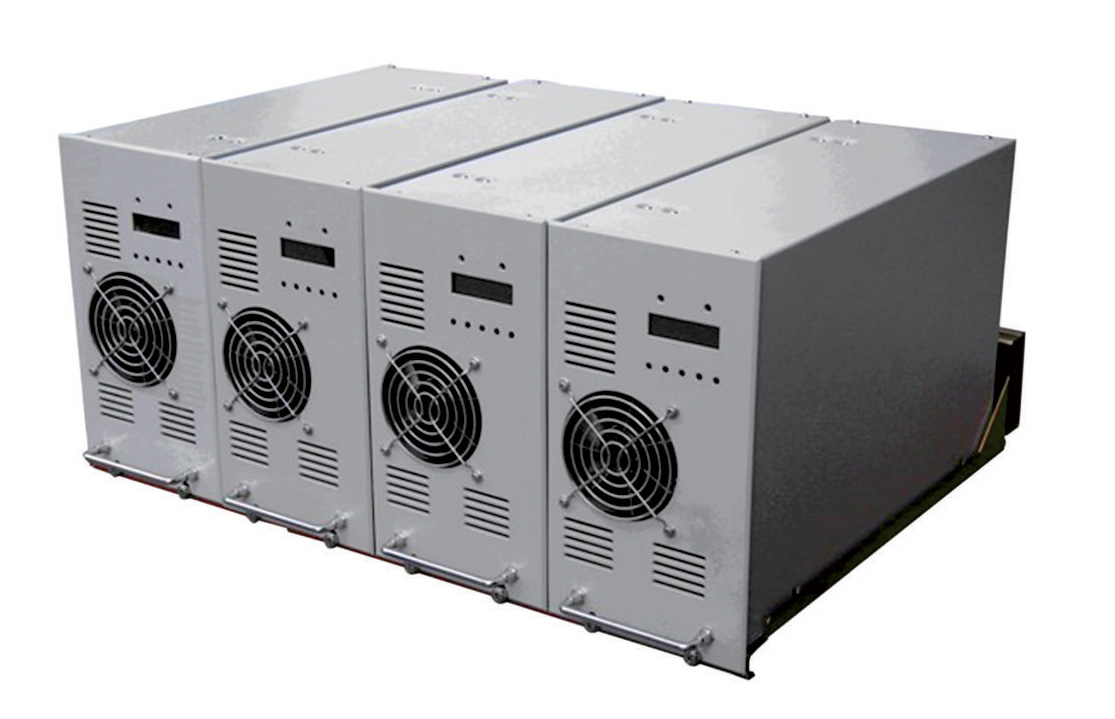

30A系列 |
WST22030 |
智能风冷 |
136×284×445mm |
3.1.7 |
|
40A系列 |
WST22040 |
智能风冷 |
136×284×445mm |
3.1.7 |
电力电源模块按电压等级分为两类：220V电压等级和110V电压等级。

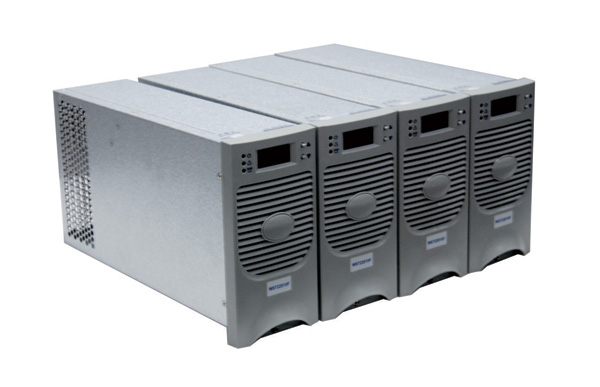

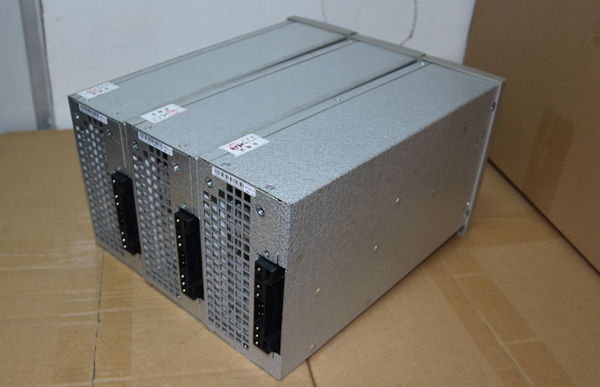

WST22005-9系列自冷模块采用LLC全桥谐振软开关技术，效率高；采用一体化航空插座，安装方便。包括WST22005-9（220V/5A）和WST11010-9（110V/10A）两种。
● 采用LLC谐振软开关技术，效率大于94%；
● 内置短路保护，即使模块输出长期处于短路状态也不致损坏；
● 采用LED显示，可查询模块的电压、电流、地址及故障信息；
● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；
● 自冷方式，工作时可闻噪声不高于40db；
● 内置防反接保护，支持带电热拔插。
表3.1.1WST22005-9系列模块技术指标表
|
型 号 项 目 |
参数指标 |
备 注 |
|
|
WST22005-9 |
WST11010-9 |
||
|
输入额定电压 |
380VAC（-20%～+25%） |
-20%～-15%范围限功率 |
|
|
输出额定值 |
5A/230V |
10A/115V |
|
|
电压调节范围 |
198～286V |
98～143V |
|
|
输出限流范围 |
10%～105%额定电流 |
105%最大限流点 |
|
|
稳压精度 |
≤0.5% |
|
|
|
稳流精度 |
≤0.5% |
|
|
|
纹波系数 |
≤0.5% |
|
|
|
转换效率 |
≥94% |
额定输入、额定输出 |
|
|
动态响应 |
恢复时间≤200μs，超调≤±5% |
20%负载跃变到80%负载 |
|
|
输出短路电流 |
≤40%额定输出电流 |
|
|
|
输出过压告警 |
/ |
可由模块监控模块或监控模块设置 |
|
|
输出过压保护 |
310±5VDC，不可恢复 |
155±3VDC，不可恢复 |
需手动恢复 |
|
输出欠压告警 |
/ |
/ |
由监控设置 |
|
欠压限功率 |
320±5VAC（恢复电压325±5VAC） |
半载输出 |
|
|
输入欠压保护 |
295±5VAC（恢复电压305±5VAC） |
交流电压正常后， 自动恢复工作 |
|
|
输入过压保护 |
490±5VAC（恢复电压470±5VAC） |
||
|
过温保护 |
80℃±5（恢复温度：65℃±5） |
降温后自动恢复 |
|
|
冷却方式 |
自然冷却 |
|
|
|
外形尺寸 |
110mm×257mm×415mm（宽×高×深） |
|
|
|
模块净重 |
≤7Kg |
|
|
